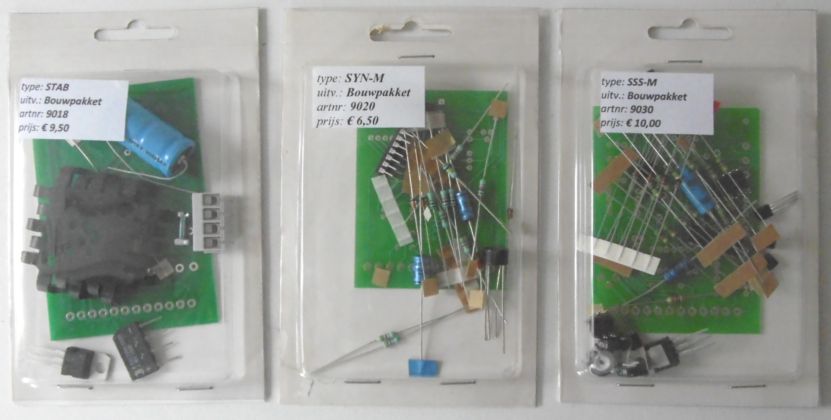

Ik geef bij elk bouwpakket de informatie die ik heb kunnen vinden. Na het gereedkomen van deze pagina (04-09-2015) ga ik de eerste printplaat solderen. Hoe mij dat afgaat ziet u dan op de volgende pagina´.

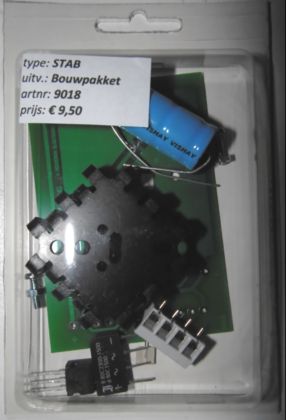

Bouwpakket STAB
12 volt gestabiliseerde voeding max. 1 ampère. Een gestabiliseerde 12 volt voeding ten behoeve van de elektronica.
Het moet zorgen voor een evenwichtige en constante voeding voor de elektronica. Er kunnen ook LED seinen op worden aangesloten, echter in beperkte mate.
Logisch dat ik in de aansluitvoorbeelden de STAB altijd aantref, direkt achter de trafo.
Er is ook een STAB in 3 Ampère uitvoering.
Voor meer over de montage van deze printplaat klik hier . . .

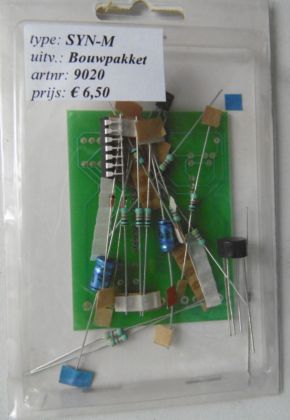

Bouwpakket SYN-M
Synchronisatie schakeling voor Märklin (1 per baan noodzakelijk). Uit de beschrijving van "Hoe werkt het" (punt 5.4) maak ik op dat deze schakeling zorgt dat er een spanning wordt afgeleverd aan de
SSS-M voor langzaam stoppen en optrekken, en er wordt een spanning aan de SRS-M geleverd die wordt gebruikt voor de aanwezigheidsmelding.
Voor meer over de montage van deze printplaat klik hier . . .

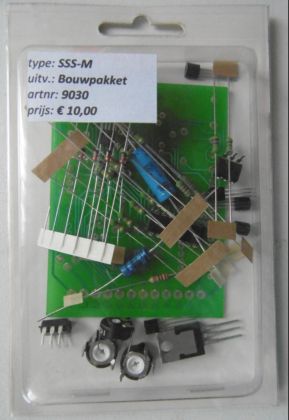

Bouwpakket SSS-M
Start-stop schakeling, snelheidsregeling en seinbediening in één voor Märklin. Start-stopregeling voor langzaam vertrekken en rustig afremmen tot stoppen. Rem -en startweg instelbaar.
Aanwezigheidsmelding mogelijk in combinatie met de SEN-M. Ook instelbare maximum snelheid en bediening van seinen. Tevens verkrijgbaar voor gelijkstroom. (SSS)
Voor meer over de montage van deze printplaat klik hier . . .
Lees verder . . .
